DZT-30T電動粉末壓片機

一、主要技術參數/Main Technical Parameters ：

?

?

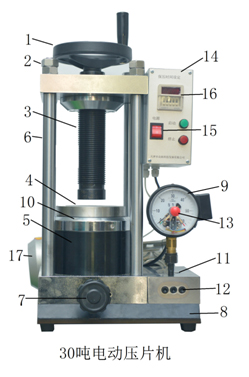

二、結構部件名稱/Structure ：

?

1、手輪/hand wheel? ? ? ? ? ? ? ? ? ? ?2、固定螺母/nut?

3、絲杠/screw? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?4、工作臺/worktable

5、油缸/big oil cylinder? ? ? ? ? ? ? ? 6、支柱/column?

7、泄壓閥/oil-draining? ? ? ? ? ? ? ? ? 8、底座/pedestal

9、壓力表/pressure guage? ????????10、注油孔/oil-injecting screw

11、吸油閥/oil-suction valve???? ???12、進油閥/oil-suction valve?

13、壓力調節旋鈕? ? ? ? ? ? ? ? ? ? ? ? ? 14、電氣控制系統

15、開關? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? 16、時間設定器

17、電機

?

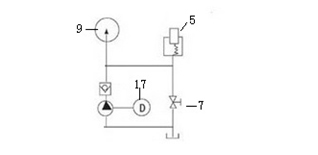

三、油路原理 ：

?

四、操作簡介：

將模具放置工作臺面4中心部位，旋下絲杠3與模具壓緊，旋緊泄壓閥7，設定使用壓力值，打開電源開關15，啟動電機，使油缸5上升，壓力上升至設定壓力，電機自動停止，保壓后，旋松泄壓閥使油缸回落原始位置，壓力表指數歸零，模具退模即可。

?

五、注意事項：

?

1、使用時不要超過壓力允許范圍，以免發生危險，盡量小于規定最高壓力下使用，延長機器使用壽命。

2、當升壓至設定壓力后壓力不停止，應立即按下停止鍵或總開關，停止升壓，防止超壓過多造成機器損壞同時產生安全事故。

3、泄壓時泄壓手輪勿旋松過多以免旋出手輪，里面密封鋼珠掉落，影響機器正常使用。

4、加壓時或退模時，油缸升程不要超過規定的行程，以免部件損壞，如需高行程，可連續使油缸回落后繼續使用，累計達到需要行程。

5、每次操作后，要使油缸回落至原始位置后，在進行下次操作，以免行程累計增加，造成行程超出范圍情況

6、壓力表顯示數值不是實際壓力數值，請根據壓力換算公式計算后設定。

7、使用前檢查固定螺母2是否有松動現象，如松動必須緊固后在使用。

8、保持機器清潔，以防樣品粉末及灰塵進入油路發生故障。

9、機器工作時，操作人員不要離開，隨時觀察，有問題及時停止并解決。

?

六、簡單故障排除方法：

?

以上排除方法可電話咨詢

?

七、系統壓力換算：

?

機器總壓力（噸）＝壓力表顯示數值（MPa）×油缸半徑的平方×3.14

（模具）樣品實際壓強換算：

樣品實際壓強＝壓力表顯示數值（MPa）×油缸半徑的平方÷樣品半徑的平方
